Знакомство с Markdown и GitHub

Кольцевой буфер

Кольцевой буфер, или циклический буфер (англ. ring-buffer) — это структура данных, использующая единственный буфер фиксированного размера таким образом, как будто бы после последнего элемента сразу же снова идет первый. Такая структура легко предоставляет возможность буферизации потоков данных.

Я зачёркунатая строка, я тут ни при чём!

Принцип работы

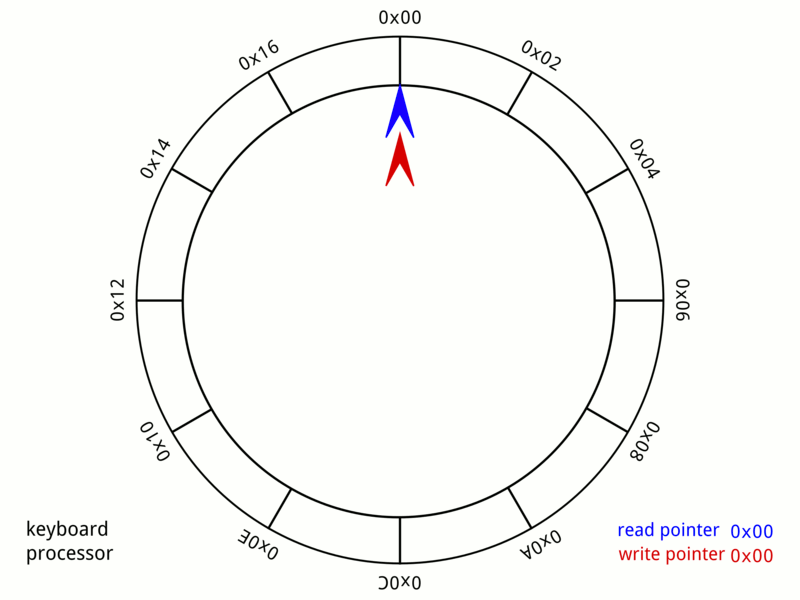

Анимация, демонстрирующая принцип работы кольцевого буфера:

Применение

Часто кольцевой буфер применяется при программировании микроконтроллеров, например:

• STM32
• Arduino
• ESP32

Реализация

Пример реализации кольцевого буфера на языке c: t1m013y/RingBuf-c

Некоторые функции из этой библиотеки и отрывки из документации:

typedef struct {
  bool _wInit;
  volatile bool _isLocked;

  char *buffer;

  size_t buffer_size;

  size_t tail_index;
  size_t elements_count;
} RingBuf_t;

The ring buffer and type. Used to create the buffer and by library functions. Stores data about the buffer.
The buffer has locked flag. It is true if any process is modifying buffer at the moment. If this flag is true, any operation that can modify the buffer won’t be started and will return 0. Some functions ignore locked flag.

int RingBuf_Init(RingBuf_t *buffer_h, size_t buffer_size)
{
  if (!(buffer_size > 0))
    return 0;

  buffer_h->buffer_size = buffer_size;

  buffer_h->tail_index = 0;
  buffer_h->elements_count = 0;

  buffer_h->buffer = (char*)malloc(buffer_h->buffer_size);
  if (buffer_h->buffer == NULL) {
    buffer_h->_wInit = false;
    return 0;
  }

  buffer_h->_isLocked = false;
  buffer_h->_wInit = true;
  return 1;
}

Initializes the ring buffer.

int RingBuf_Queue(RingBuf_t *buffer_h, const char data)
{
  return RingBuf__Queue(buffer_h, data, false);
}

int RingBuf__Queue(RingBuf_t *buffer_h, const char data, bool _ign_lock) {  // Auxiliary function, not recommended to use
  if (!buffer_h->_wInit)
    return 0;
  if (!_ign_lock) {
    if (!RingBuf__Lock(buffer_h))
      return 0;
  }

  if (buffer_h->elements_count < buffer_h->buffer_size) {
    char *write_addr = (char*)(buffer_h->buffer + (buffer_h->tail_index + buffer_h->elements_count) % buffer_h->buffer_size);

    *write_addr = data;
    ++buffer_h->elements_count;

    if (!_ign_lock)
      RingBuf__Unlock(buffer_h);
    return 1;
  } else if (buffer_h->elements_count == buffer_h->buffer_size) {
    char *write_addr = (char*)(buffer_h->buffer + buffer_h->tail_index);

    ++buffer_h->tail_index;
    buffer_h->tail_index %= buffer_h->buffer_size;
    *write_addr = data;

    if (!_ign_lock)
      RingBuf__Unlock(buffer_h);
    return 1;
  } else {
    if (!_ign_lock)
      RingBuf__Unlock(buffer_h);
    return 0;
  }
}

Adds one element to buffer. If buffer is already full, it will overwrite the oldest element of the buffer.

int RingBuf_Dequeue(RingBuf_t *buffer_h, char *data)
{
  return RingBuf__Dequeue(buffer_h, data, false);
}

int RingBuf__Dequeue(RingBuf_t *buffer_h, char *data, bool _ign_lock) {  // Auxiliary function, not recommended to use
  if (!buffer_h->_wInit)
    return 0;
  if (!_ign_lock) {
    if (!RingBuf__Lock(buffer_h))
      return 0;
  }

Reads one (oldest) element from the buffer and removes this element. If data is a null pointer, the element from the buffer will be removed but it will not be saved.

число Пи
